Centro de mecanizado KN-3710DP
Descrição
CNC KDT KN-3710DP 3100X2210mm
ESTRUTURA
Estrutura rígida de alta resistência.
O tratamento térmico adequado garante uma precisão a longo prazo.
VÁCUO REFORÇADO
Design inovador da câmara de vácuo que, na realidade, faz parte da estrutura da máquina e melhora significativamente a distribuição do vácuo. Com 6 zonas de vácuo.
GANTRY
O pórtico é acionado por 2 potentes servomotores ligados eletronicamente. O movimento é efectuado por um sistema de cremalheira e pinhão de 30 mm para trabalhos pesados.

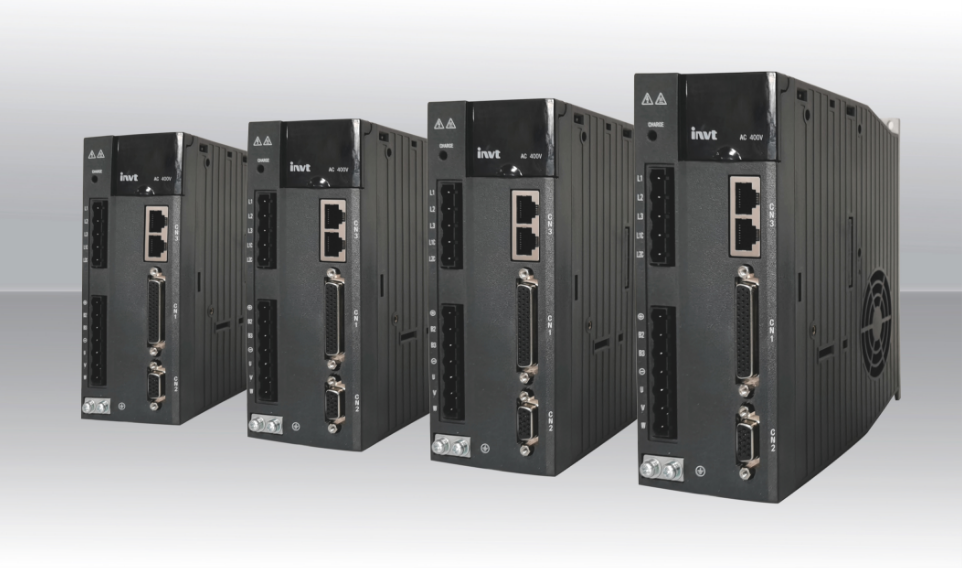

SERVO MOTORES de 2000W
Permitem obter acelerações e velocidades muito elevadas.
Os servomotores oferecem movimentos lineares de acionamento direto e deslizamentos lineares.
Oferecem um posicionamento preciso a alta velocidade, um funcionamento suave e sem vibrações e uma instalação muito fácil.
SUPORTE HELICOIDAL
Cremalheira e pinhão de funcionamento suave com baixa fricção. Baixo ruído e precisão duradoura.
O sistema helicoidal de cremalheira e pinhão assegura que os dentes da cremalheira estão sempre totalmente engatados.
GUIAS LINEARES
As guias lineares são lubrificadas por um sistema de lubrificação centralizado. Redução da fricção, do consumo de energia e aumento da vida útil.

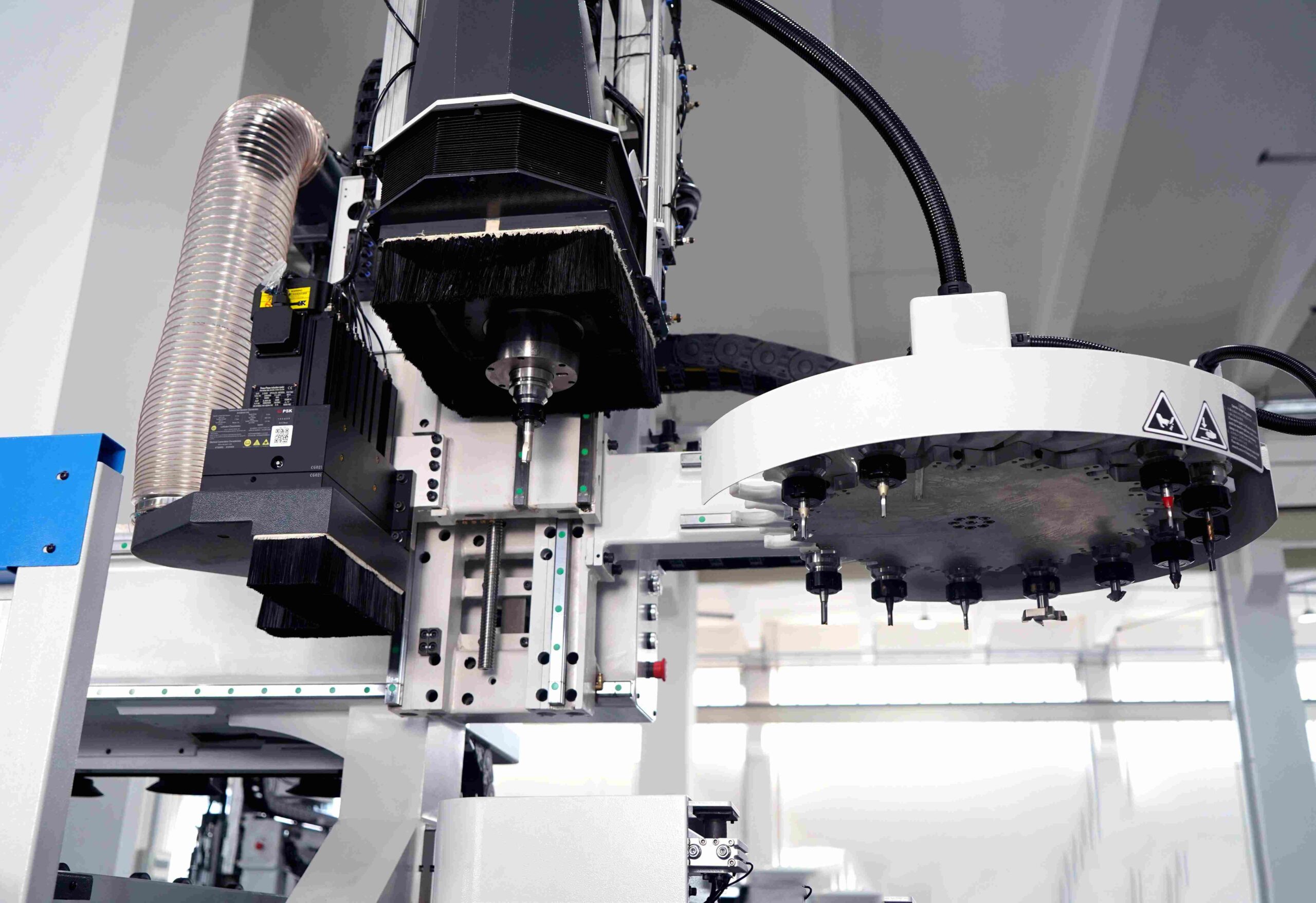

Cabeça de fresagem 13,2kW
Unidade de fresagem montada no eixo Z.
- Potência do motor elétrico: 13,2kW com arrefecimento a ar.
- Dispositivo de bloqueio da ferramenta: automático com pistão pneumático.
- Corpo do motor em liga de alumínio
- Ataque com cones HSK-F63
Sensor de calibração automática da ferramenta

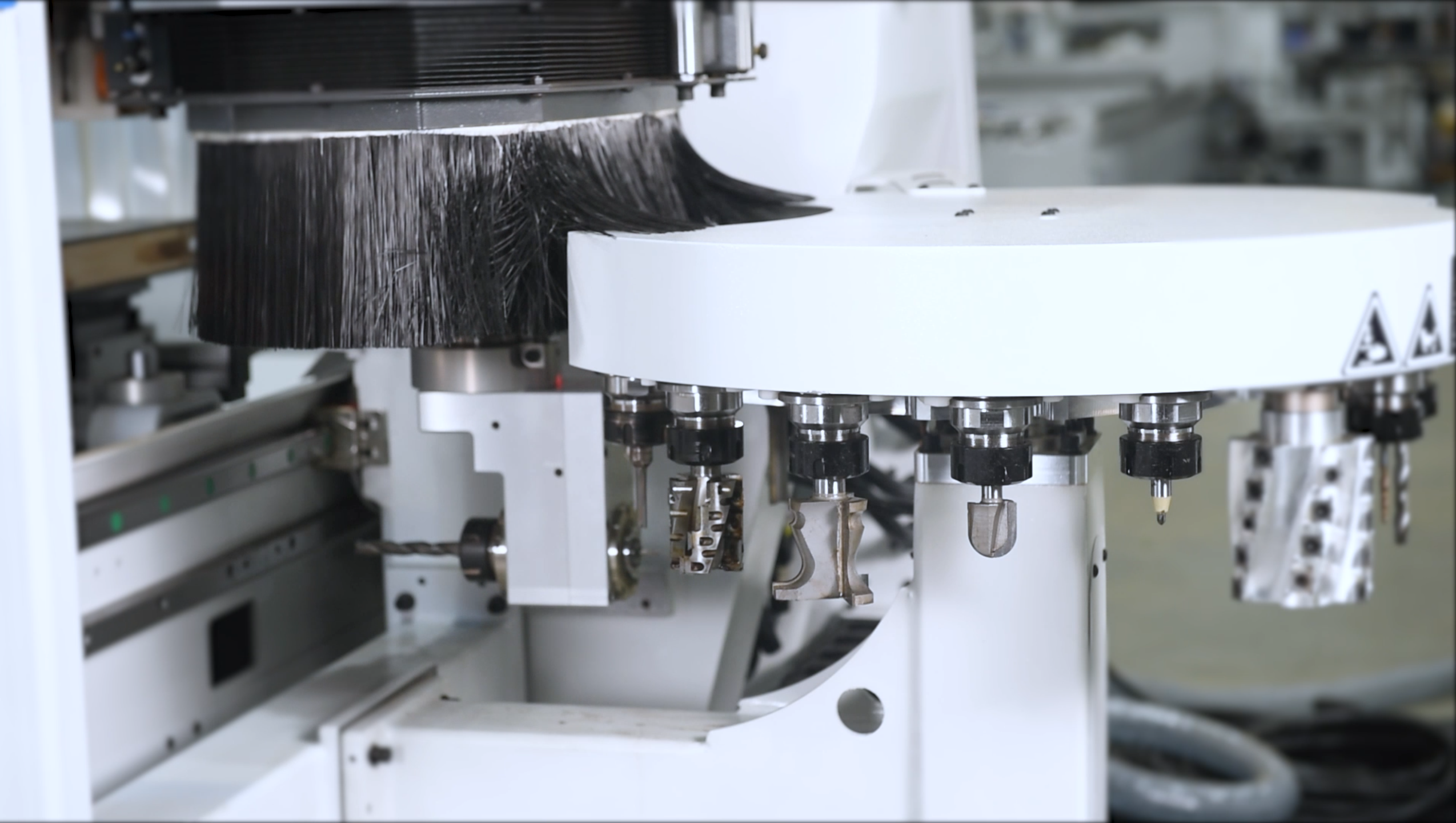

Mudança de revólver de 16 posições
Magazine linear automático com 16 posições para as unidades principais de fresagem, com acoplamento HSK-F63. Movimento on/off com cilindro pneumático. Troca rápida e automática de ferramentas com servo, alta estabilidade e precisão.
Grupo de brocas verticais
Unidade de trabalho para perfuração vertical com 10 brocas.
Fabricado em liga de alumínio leve com elevadas propriedades mecânicas. A pré-seleção é feita automaticamente por pistões pneumáticos.
Mesa de vácuo
Mesa de resina a vácuo, um material altamente resistente ao desgaste com um acabamento superficial muito fino que facilita o posicionamento das peças por deslizamento.
A mesa é fixada diretamente na base da máquina, o que confere à máquina uma elevada rigidez e precisão e proporciona uma distância ao solo ideal para carregar e descarregar as peças de trabalho. A superfície da mesa é ranhurada para formar quadrados. A versatilidade oferecida por este tipo de mesa permite adaptar facilmente as diferentes formas das peças a maquinar com a borracha de vedação.
AMORTECEDORES PNEUMÁTICOS
Batentes de referência pneumáticos para um posicionamento preciso dos tampos de mesa no tampo da mesa
EMPURRADOR DE DESCARGA FRONTAL
O empurrador está situado no pórtico da própria máquina, para se adaptar às futuras mesas de carga e descarga automáticas. Dispõe de bocais de aspiração optimizados para a ejeção de painéis maquinados perfeitamente limpos.
BOMBAS DE VÁCUO 244m3/h
Duas bombas de vácuo de hélice rotativa de 244 m³/h para uma produção óptima de vácuo.
MONITOR DE APOIO AO COMPUTADOR INDUSTRIAL PC E CONSOLA DE CONTROLO MÓVEL

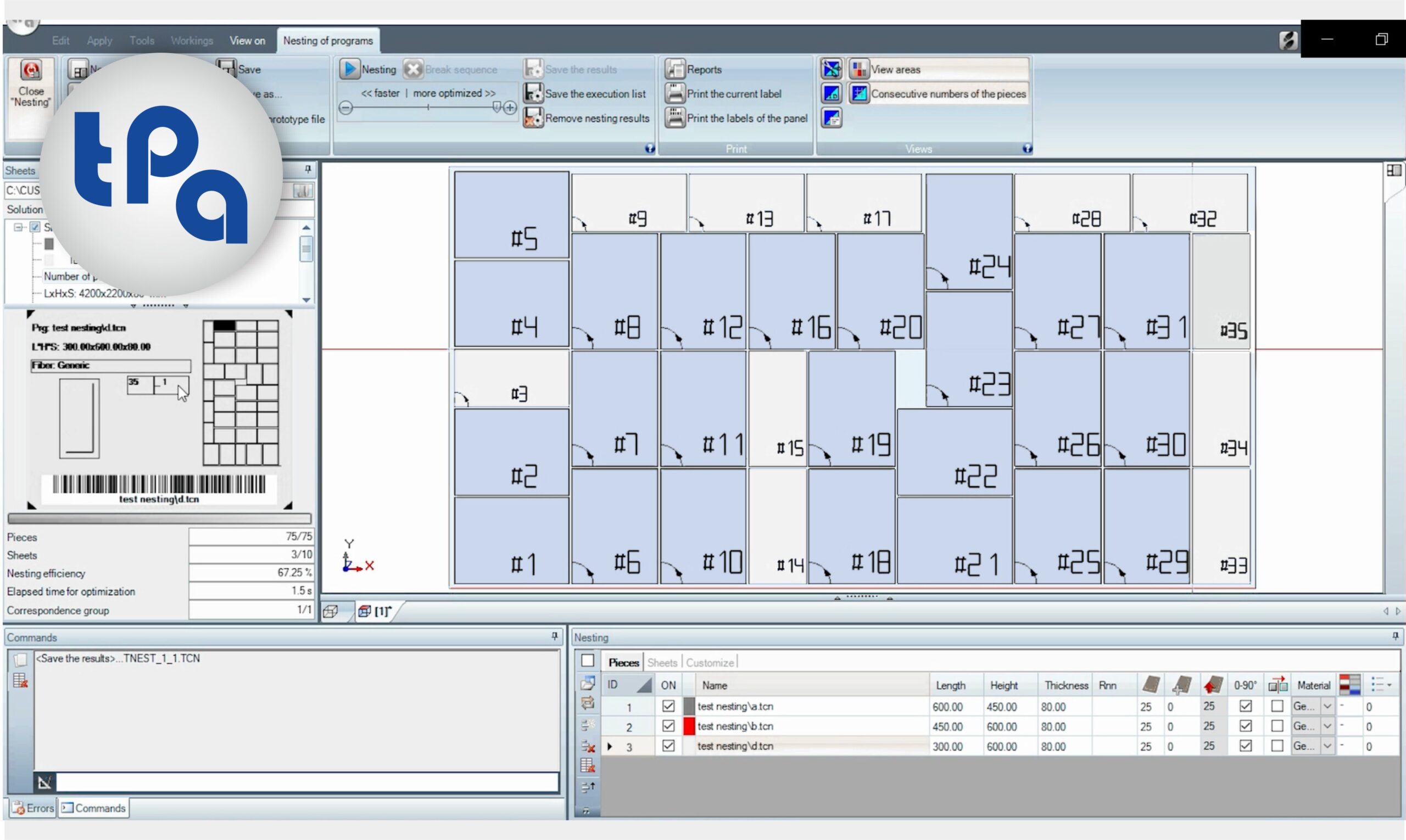

Controlo numérico dos movimentos dos eixos e das manobras da máquina. PC de controlo com software de conceção e controlo CNC. Gere diferentes parâmetros tais como:
- Ajuste da ferramenta
- Leitura direta de ficheiros a partir de unidades USB e INTERNAS.
- Sistema potente de tratamento e visualização de ficheiros de programas.
Dados técnicos
